號 |
項目內容 |
技術參數 |
|
1 |
床身及回轉臺 |
結構：鑄鐵立式結構，XYZ軸采用高精度H級等磨直線導軌，主軸立柱帶動刀具移動 |
|
2 |
全封閉防護罩，垂直升降門（氣動門） |
|
|
3 |
工件冷卻裝置 |
冷卻裝置為內置風冷，使用0.6帕氣壓，M指令控制 |
|
4 |
線性軸精度 |
重復定位精度：0.01mm |
|
定位精度：0.02mm |
||
|
5 |
旋轉軸精度 |
定位精度：16" |
|
重復定位精度：12" |
||
|
6 |
軸移動行程 |
X/Y/Z行程：235×130×230mm |
|
7 |
B軸行程：+30～-120° |
|
|
8 |
C軸行程：+/- N×360° |
|
|
10 |
機床主軸 |
主軸錐柄：MT3 |
|
11 |
主軸最大功率：750W |
|
|
12 |
主軸最高轉速：3500rpm |
|
|
13 |
最大夾持刀具直徑：Φ16mm |
|
|
14 |
工作臺參數 |
工作臺尺寸: 100/470×130mm |
|
15 |
工作臺承重：15kg |
|
|
16 |
T型槽：12 mm/3 |
|
|
17 |
回轉軸移動速度 |
B/C軸：≥20r/min |
|
18 |
數控系統 |

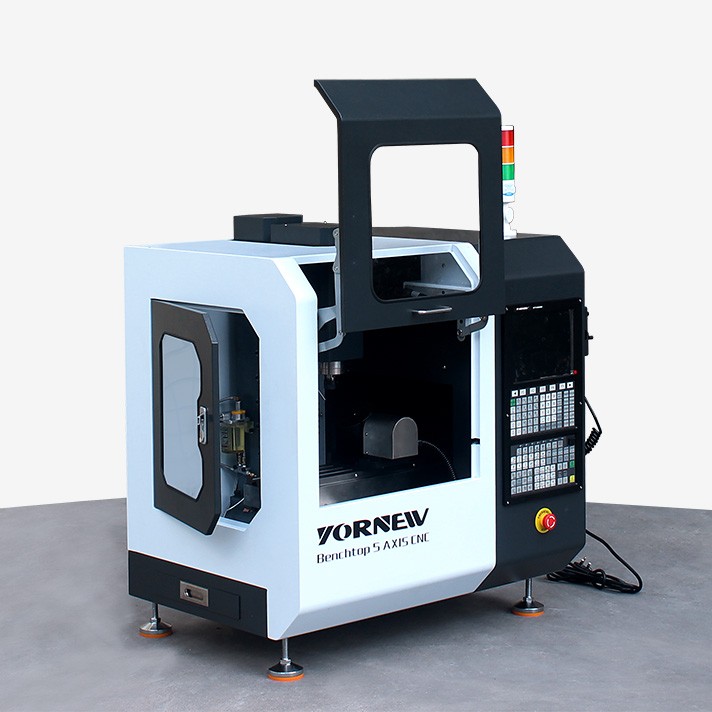

YORNEW M5工業級五軸聯動控制系統面板 |
|
19 |
RTCP刀尖跟隨功能 |
支持RTCP刀尖跟隨功能 |
|
20 |
使用電壓 |
AC220V/50H |
|
21 |
外形尺寸 |
930×750×920mm |
|
22 |
凈重/毛重 |
180kg/220kg |
